Härmä Air -pellityssarjan asennus tiilikatolle tai aaltokuvioiselle peltikatolle

Lataa asennusohje-PDF ›



Varmista ennen asennusta, että mukana tulevat ruuvit soveltuvat pituudeltaan kattoprofiiliisi. Mikäli tarvitset pidemmät tai lyhyemmät ruuvit, tulee ne hankkia itse. Tiilikaton poraamiseen suositellaan pitkää laattaterää tai tiilikatolle suunniteltuja teriä.

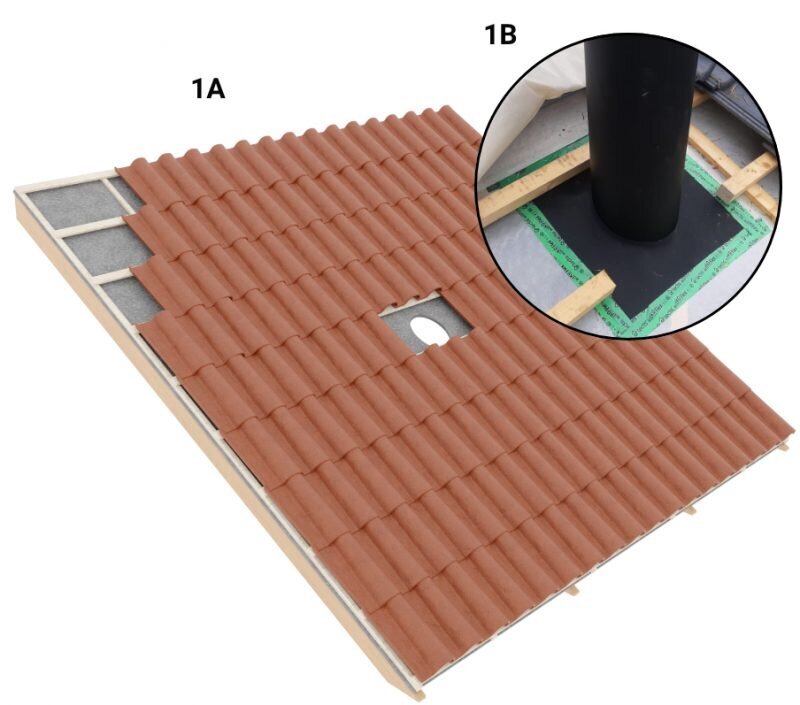

Kuva 1 A



Leikkaa kattoon savupiipulle aukko huomioiden palava-aineisten materiaalien suojaetäisyydet.

Kuva 1 B


Teippaa aluskatetteen tiiviste ohjeen mukaisesti piipun ympärille. Varmista että itse aluskate on savupiipun suojaetäisyyden ulkopuolella.



Kuva 2

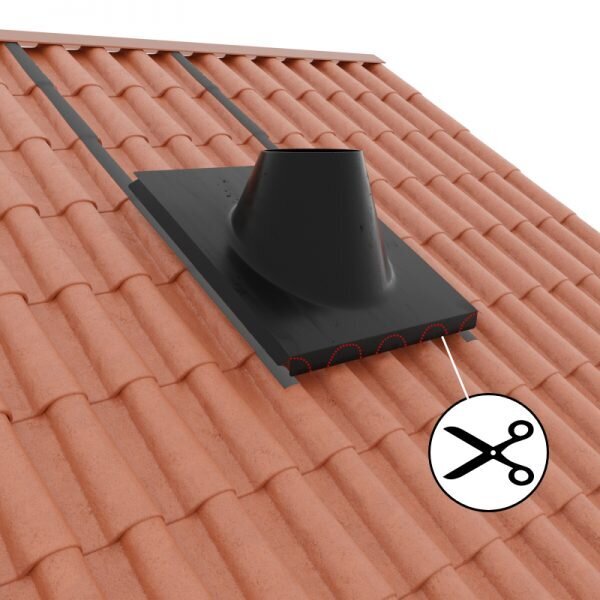

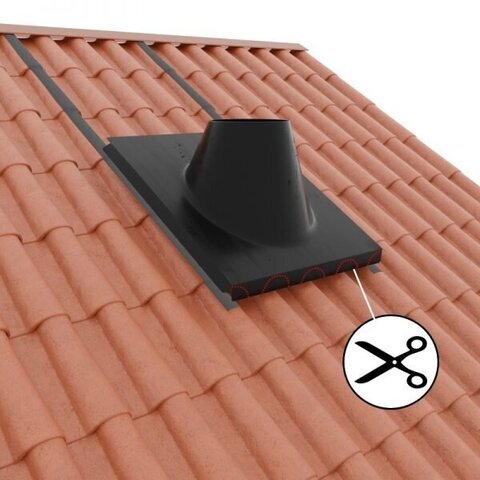

Kiinnitä pellityksen juurosan alle sisäreunoihin tai kattopintaan tiivisteet ja muotoile pellityksen etuosa katon profiilin mukaiseksi, niin että pellitys istuu kattopintaan ryhdikkäästi.

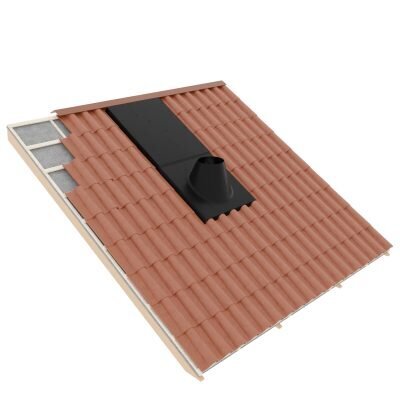

Kuva 3



Leikkaa pellityksen juriosan kaulus (vain tarvittaessa) kattokaltevuuden mukaiseksi, jolloin teräspiippu kulkee pystysuorassa juuriosan läpi. Kiinnitä juuriosa ja jatkolevyt kiinnittämällä jokainen ruuvi ruoteeseen. Asenna jokainen jatkolevy siten että jokainen limitys ohjaa veden portaittain kappaleiden yli ja päätä pellitys harjakappaleen alle.

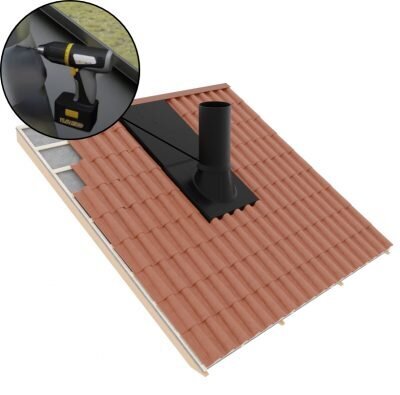

Kuva 4



Leikkaa juuripellityksen kaulus (vain tarvittaessa) kattokaltevuuden mukaiseksi, jolloin teräspiippu kulkee pystysuorassa juuriosan läpi. Asenna kartio mallinen verhoava putki juuriosan päälle ja kiinnitä tiivisteellisellä ruuvilla juurikaulukseen.

Kuva 5

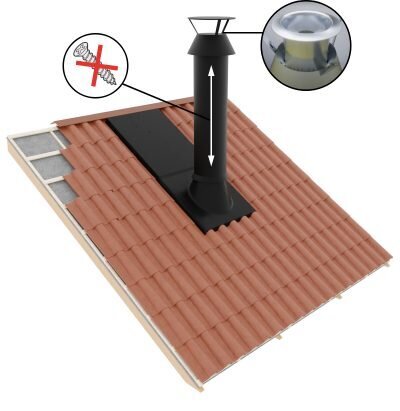

Asenna verhoava jatkoputki ja päätekappale savupiippumoduulin ja alemman verhousputken päälle ”kellumaan”. Verhousputki mahdollistaa rakenteiden tai savupiipun elämisen kattorakennetta vaurioittamatta. Päätekappaleen liitosputki limittyy hormiputken sisään.





Härmä Air -kattotiivisteen asennus kaikille kattopinnoille



EPDM Kumitiiviste soveltuu asennettavaksi bitumikatteelle, metallikatteelle, tiilikatteelle, viherkatteelle ja lasikatteelle



Kuva 1

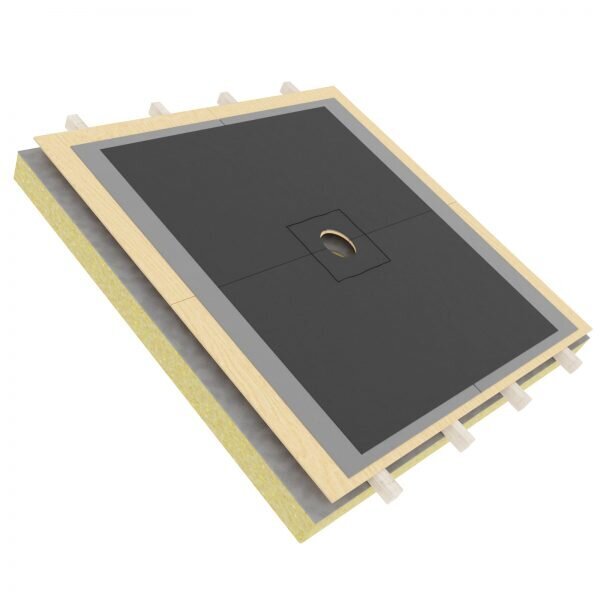

Asenna juuritiivisteen reunojen alle elastinen ja tiivistävä Sitko liquid seal massa (tai vastaava). Huolehdi että pinnat ovat liimaamiseen soveltuvia, puhtaita ja kuivia. Asennusta ei suositella vesisateella

Kuva 2

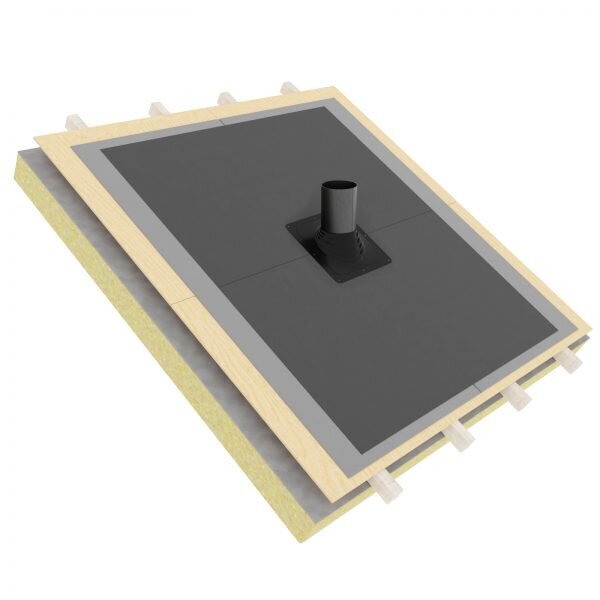

Leikkaa juuritiivisteen kaulus sopivaan kokoon savupiippuun nähden ja liimaa juutiiviste kattoon ja varmista kiinnitys kattopintaan soveltuvilla ruuveilla tasaisin (n. 5-10 cm) välein ja kauttaaltaan. Ruuvin hankittava erikseen kattoprofiilin mukaan). Viherkatto asennuksissa reunan päälle sivellään 2mm kalvo Sitko Liquid Seal massaa. Katso erillinen ohje asennuksesta.

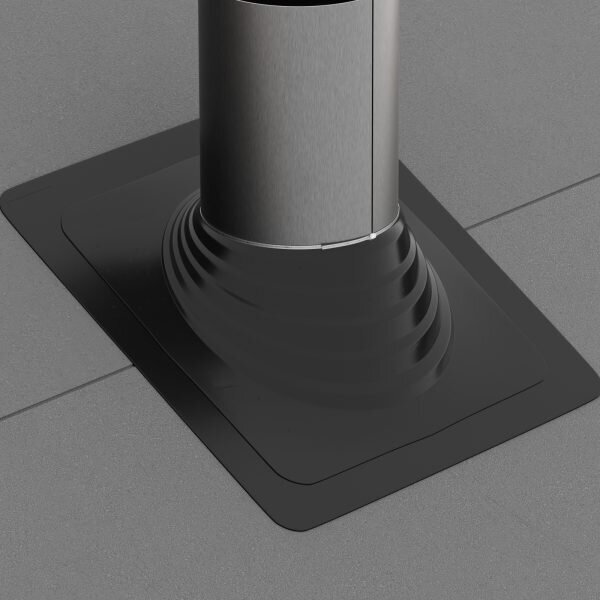

Kuva 3

Kiinnitä klemmari kauluksen ympärille ja kiristä savupiipun juureen kireäksi.

Kuva 4

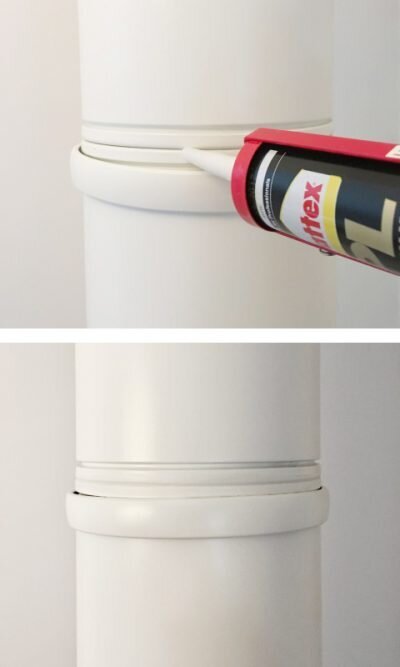

Asenna jokaisen vesikaton yläpuolella olevan pantakiinnitteisen savupiippu moduulin jatkoksen pannan alle liimamassa.



Kuva 5

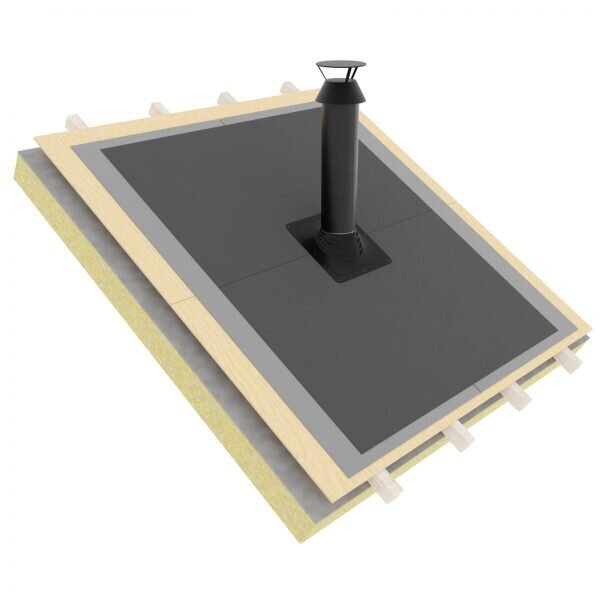

Asenna verhoava jatkoputki ja päätekappale savupiippumoduulin ja alemman verhousputken päälle ”kellumaan”. Päätekappaleen liitosputki limittyy hormiputken sisään. Putket voit halutessasi kiinnittää toisiinsa tiivisteellisellä ruuvilla. Ruuvit eivät saa porautua savupiipun pintakuoreen.

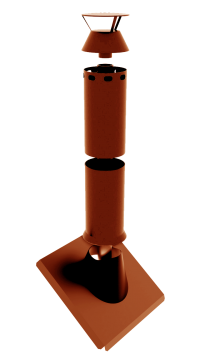

Värikartta



Punainen



Tiilenpunainen



Harmaa

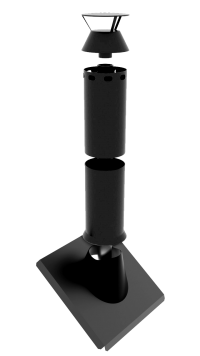

Musta

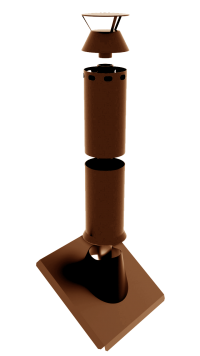

Ruskea
