3) Asennus bitumikatteelle ja tiivistys Sitko Liquid Seal -massalla
Sitko Liquid Seal asennusta ei suositella vesisateella tai mikäli on uhka vesisateelle. Sitko Liquid Seal suositellaan käytettäväksi, kun ulkoilman lämpötila on +5 °C tai enemmän. Mikäli ilman ja pintojen lämpötila on alle +5 °C, tulee käyttää Wintergrade lisäainetta. Asennusta ei suositella alemmissa lämpötiloissa kuin -10 °C.
Tuotteen menekki: 2 mm kalvo – 2,70 kg / m3
Massan pinta nahkoittuu (kuivuu) muutamassa minuutissa kosketuskuivaksi. Lopullinen kuivumisaika on 48 tuntia.
HUOM! Kuivumisaika vaihtelee ilman lämpötilan ja suhteellisen kosteuden vaikutuksesta.
|
Kuva 1

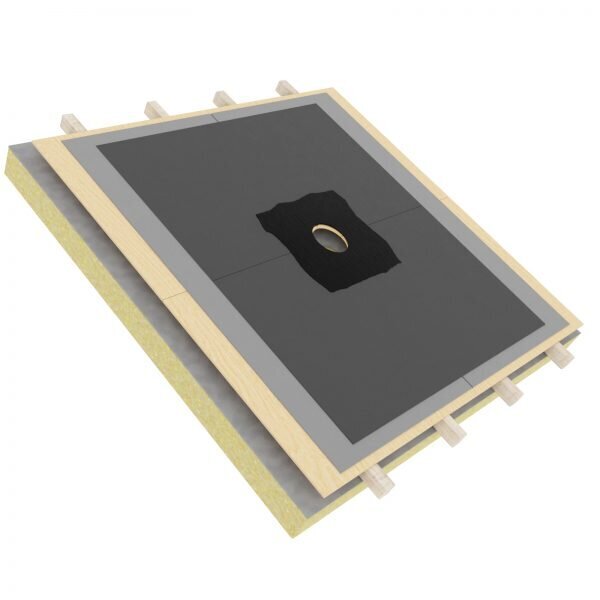

Asenna juuripellin alle kauttaaltaan elastinen ja tiivistävä Sitko liquid seal (tai vastaava) liima. Huolehdi että pinnat ovat liimaamiseen soveltuvia, puhtaita ja kuivia. Asennusta ei suositella vesisateella.
|
Kuva 2
Liimaa juuripelti kattoon ja varmista kiinnitys matalakantaisilla ruuveilla tasaisin (n. 15 cm) välein ja kauttaaltaan.
|
Kuva 3

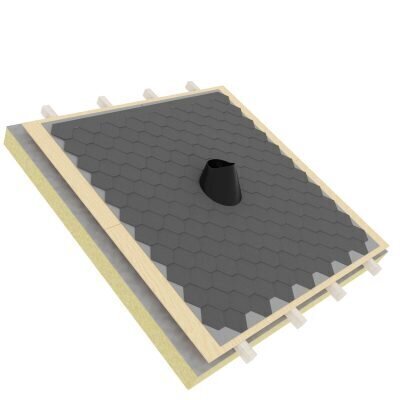

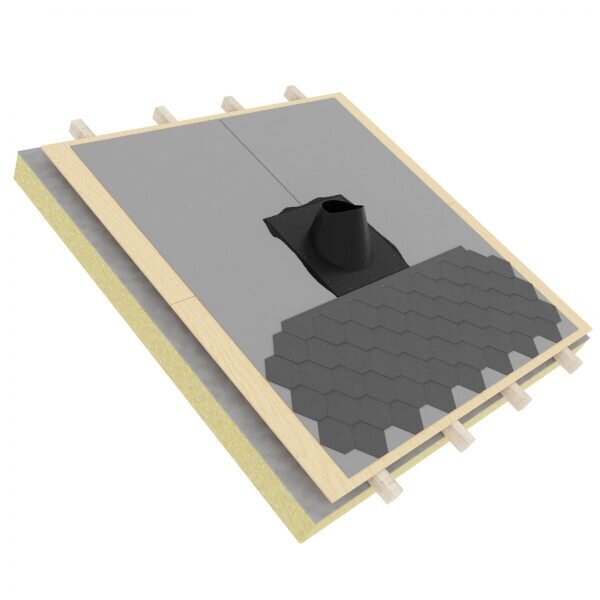

Asenna huopamatto tai palahuopa kauttaaltaan pellityksen helman päälle. Asennuksessa tulee noudattaa bitumikattolaattakatteen asennusohjetta.
|
|
Kuva 4

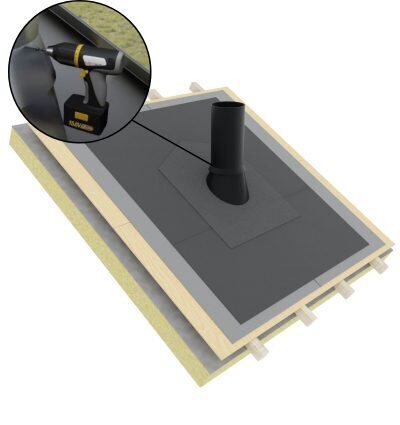

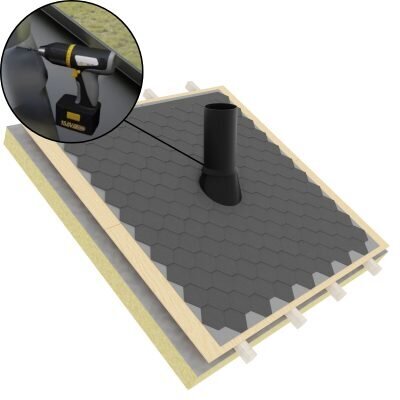

Leikkaa juuripellityksen kaulus (vain tarvittaessa) kattokaltevuuden mukaiseksi, jolloin teräspiippu kulkee pystysuorassa juuriosan läpi. Asenna kartio mallinen verhoava putki juuriosan päälle ja kiinnitä tiivisteellisellä ruuvilla juurikaulukseen.
|

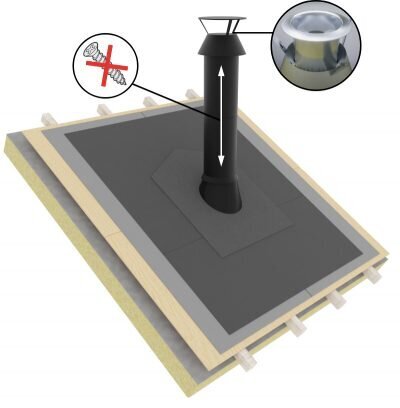

Kuva 5

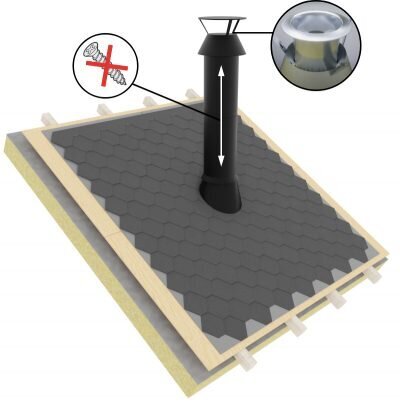

Asenna verhoava jatkoputki ja päätekappale savupiippumoduulin ja alemman verhousputken päälle ”kellumaan”. Verhousputki mahdollistaa rakenteiden tai savupiipun elämisen kattorakennetta vaurioittamatta. Päätekappaleen liitosputki limittyy hormiputken sisään.
|
|
4) Härmä Air pellityssarjan asennus jatkolevyillä tiivissaumakatteelle bitumikatteen päälle
Asennus valmiin tiivissaumakatteen pintaan, jolloin pellitys päätetään jatkolevyillä harjakappaleen alle.
Bitumikermin liimaamisessa tulee noudattaa kermikatteen asennusohjeita ja tulityövaatimuksia.
Pellityksen juuriosan pinnoitus on mahdollista toteuttaa myös Sitko Liquid Seal massalla - katso erillinen tiivistys ohje. Jatkolevyllisen tiivissaumakatteen pellityksen kiinnittämisessä käytetään liimaa ja tiivisteellistä kateruuvia. Mikäli peltiosien päälle asennetaan huopaa, tulee ruuvit muuttaa matalakantaisiksi ruuveiksi ja massata huolellisesti ennen huovan asentamista.
|
Kuva 1
Asenna juuripellin alle kauttaaltaan elastinen ja tiivistävä bitumikatteille soveltuva massa. Huolehdi että pinnat ovat liimaamiseen soveltuvia, puhtaita ja kuivia. Asennusta ei suositella vesisateella.
|
Kuva 2
Asenna aluskatteeseen tai bitumikatteen pintaan kumitiiviste kondenssiveden estämiseksi.
|

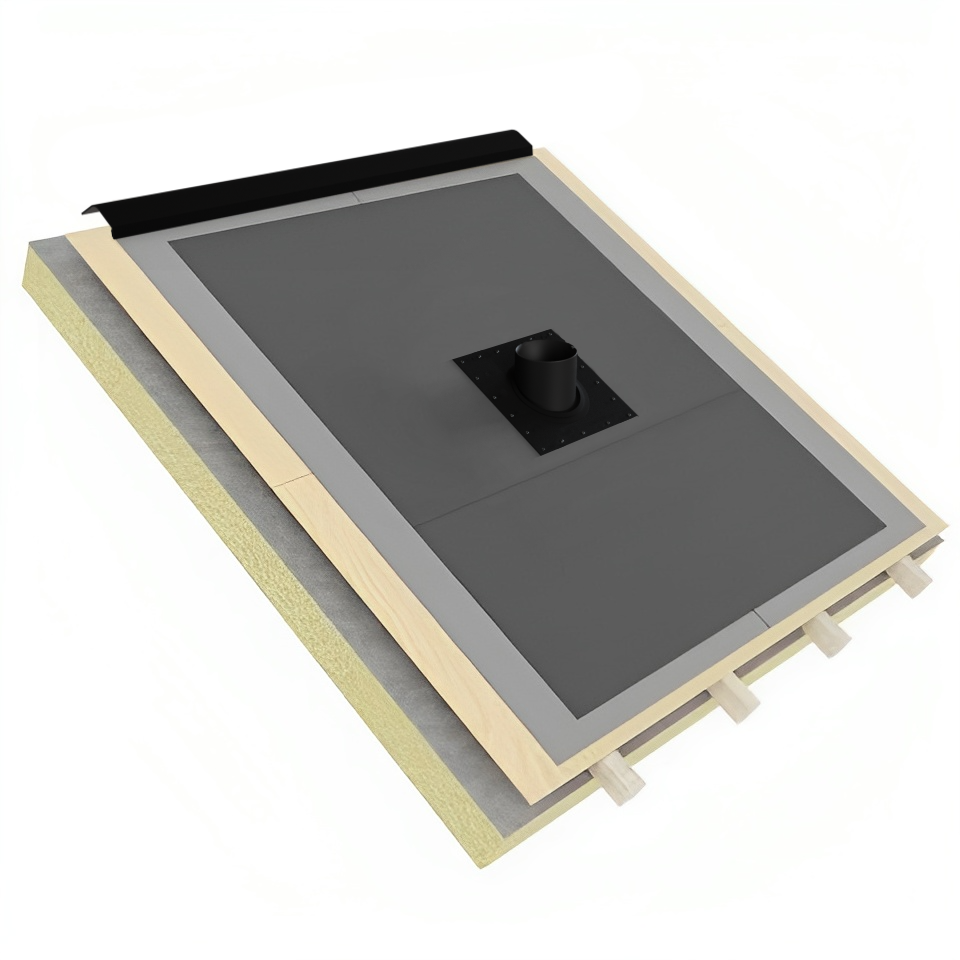

Kuva 3

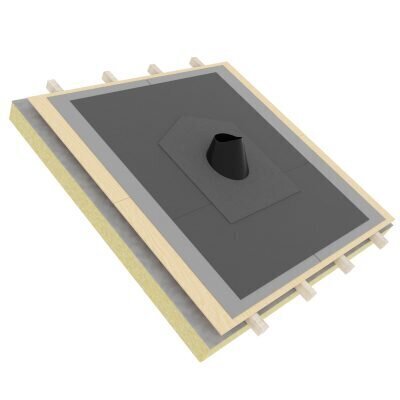

Liimaa juuripelti kattoon ja varmista kiinnitys tiivisteellisillä kateruuveilla tasaisin (n. 15 cm) välein ja kauttaaltaan. Kierrä pellityksen reunat massalla varmista että pellin ja bitumikatteen väliin ei jää rakoja.
|
|

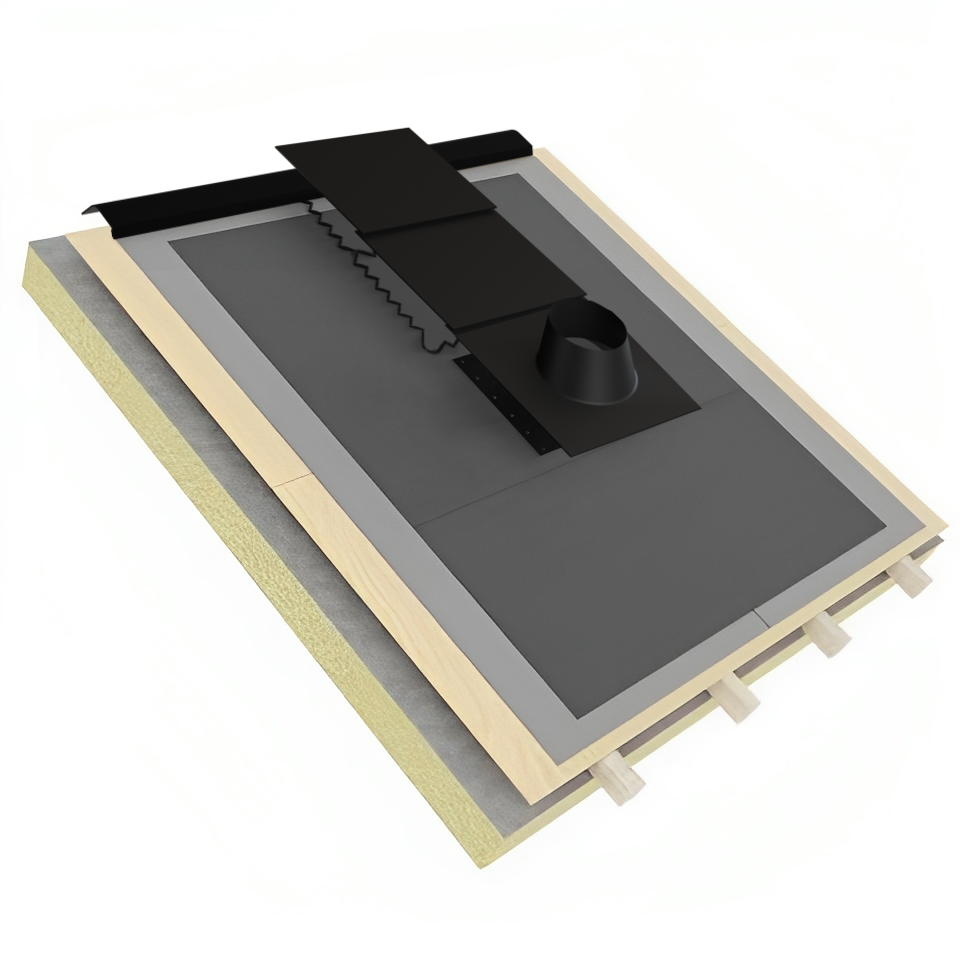

Kuva 4
Asenna jatkolevyt toistensa päälle limittäin (n. 50mm) ja kuljeta levyt harjakappaleen alle. Jatkolevyjen alle levitetään liimamassa ja ruuvataan kateruuveilla tasaisin (n. 15 cm) väliein ja kauttaaltaan kiinni. Kierrä pellityksen reunat massalla varmista että pellin ja bitumikatteen väliin ei jää rakoja.
|

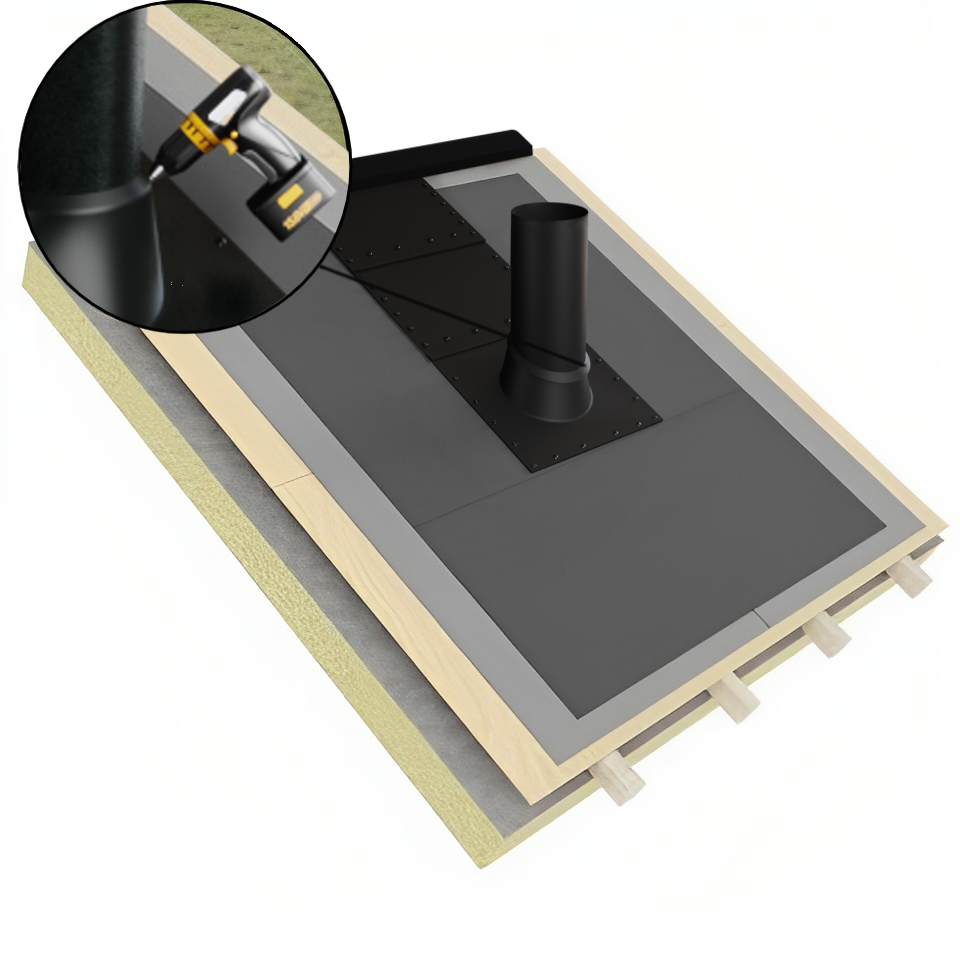

Kuva 5
Leikkaa juuripellityksen kaulus (vain tarvittaessa) kattokaltevuuden mukaiseksi, jolloin teräspiippu kulkee pystysuorassa juuriosan läpi. Asenna kartio mallinen verhoava putki juuriosan päälle ja kiinnitä tiivisteellisellä ruuvilla juurikaulukseen.
|

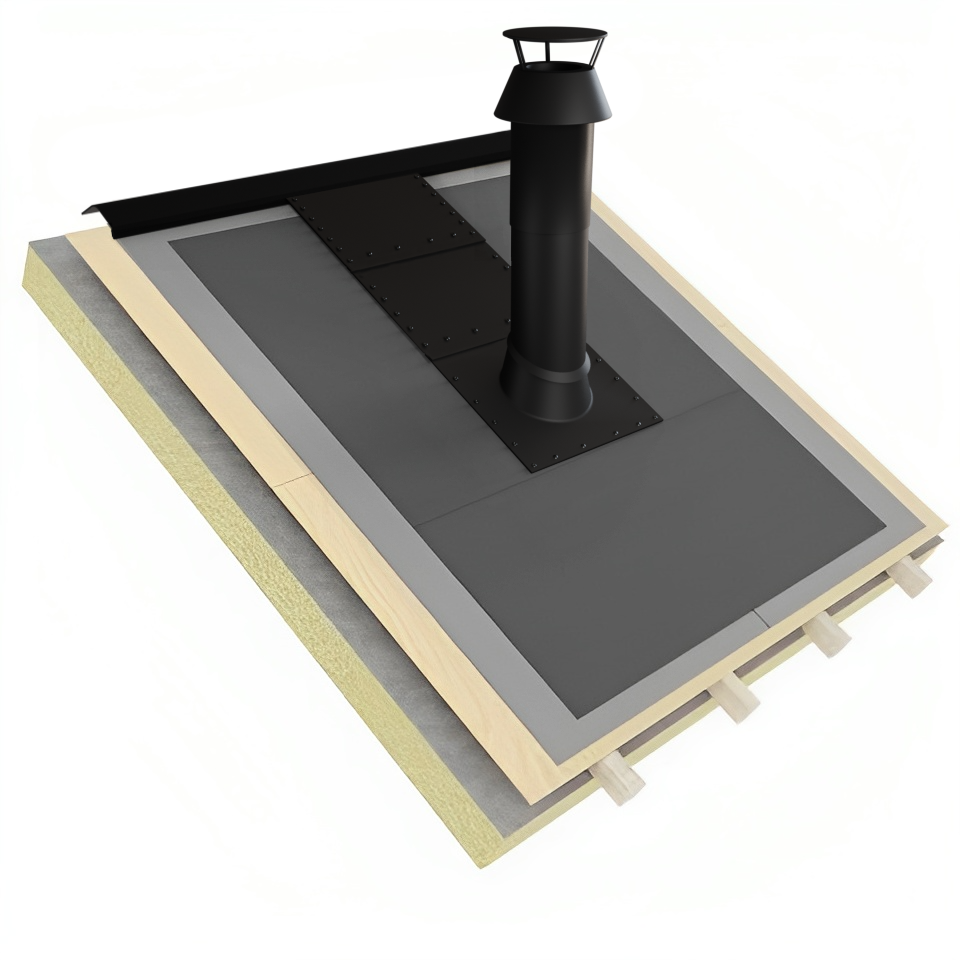

Kuva 6
Lyhennä pellityksen sisään jäävä piippumoduuli tarvittaessa ja asenna piipun päälle verhoava jatkoputki ja päätekappale savupiippumoduulin ja alemman verhousputken päälle ”kellumaan”. Verhousputki mahdollistaa rakenteiden tai savupiipun elämisen kattorakennetta vaurioittamatta.
Päätekappaleen liitosputki limittyy hormiputken sisään.
|
5) Härmä Air -kattotiivisteen asennus kaikille kattopinnoille
EPDM Kumitiiviste soveltuu asennettavaksi bitumikatteelle, metallikatteelle, tiilikatteelle, viherkatteelle ja lasikatteelle
|
Kuva 1
Asenna juuritiivisteen reunojen alle elastinen ja tiivistävä Sitko liquid seal massa (tai vastaava). Huolehdi että pinnat ovat liimaamiseen soveltuvia, puhtaita ja kuivia. Asennusta ei suositella vesisateella
|
Kuva 2
Leikkaa juuritiivisteen kaulus sopivaan kokoon savupiippuun nähden ja liimaa juutiiviste kattoon ja varmista kiinnitys kattopintaan soveltuvilla ruuveilla tasaisin (n. 5-10 cm) välein ja kauttaaltaan. Ruuvin hankittava erikseen kattoprofiilin mukaan). Viherkatto asennuksissa reunan päälle sivellään 2mm kalvo Sitko Liquid Seal massaa. Katso erillinen ohje asennuksesta.
|
Kuva 3

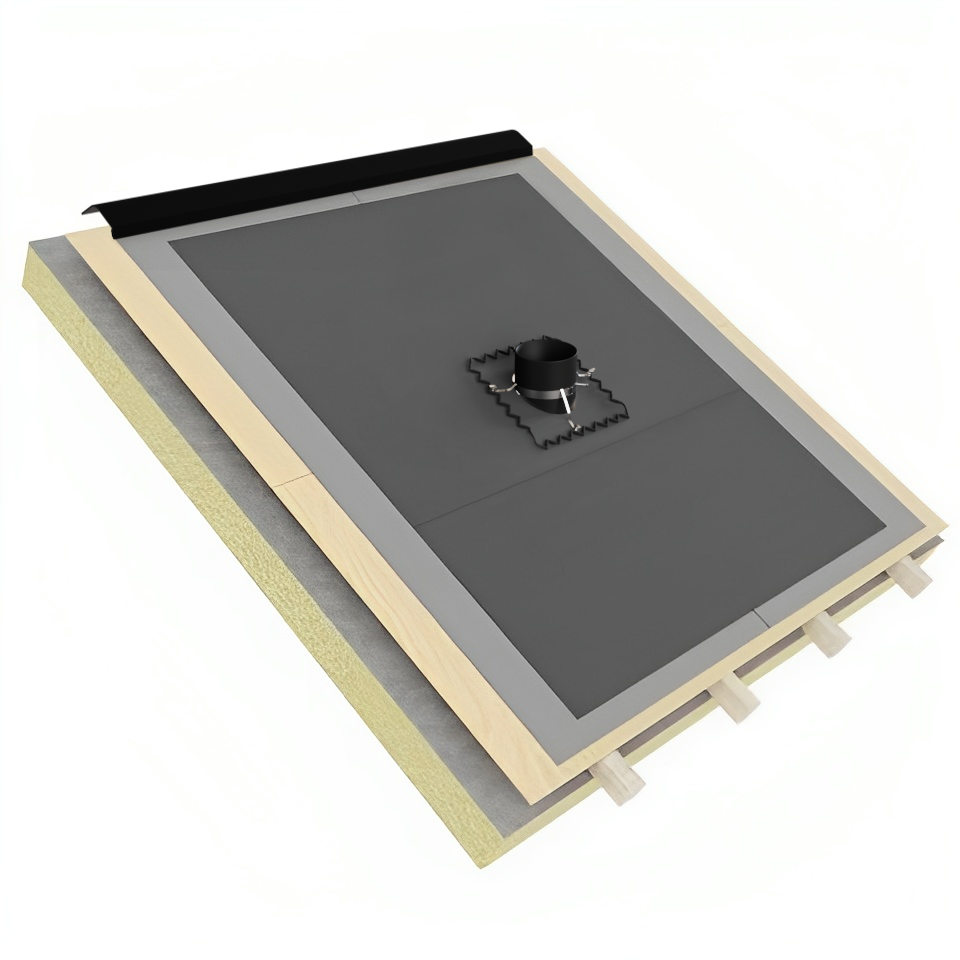

Kiinnitä klemmari kauluksen ympärille ja kiristä savupiipun juureen kireäksi.
|
|
Kuva 4
Asenna jokaisen vesikaton yläpuolella olevan pantakiinnitteisen savupiippu moduulin jatkoksen pannan alle liimamassa.
|
Kuva 5
Asenna verhoava jatkoputki ja päätekappale savupiippumoduulin ja alemman verhousputken päälle ”kellumaan”. Päätekappaleen liitosputki limittyy hormiputken sisään. Putket voit halutessasi kiinnittää toisiinsa tiivisteellisellä ruuvilla. Ruuvit eivät saa porautua savupiipun pintakuoreen.
|
|
6) Värikartta
|
Punainen
|
Tiilenpunainen
|
Harmaa
|
Musta
|
Ruskea
|
